Piiliteräs ydin superydin

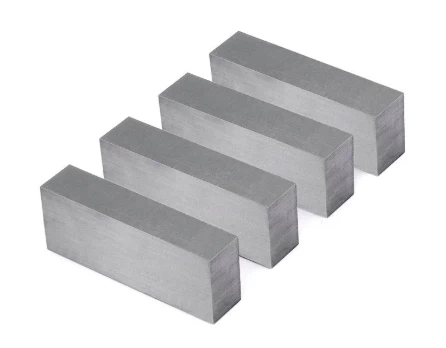

PIIKORISTUSTERÄN Core Super Core -tuotteen kuvaus

---



Superydin on ei - suuntautunut sähköteräslevytuote.

Tyypilliset sovellukset: korkea - taajuusreaktorit, korkeat - taajuusmuuntajat, magneettikilvet, moottorit jne.

Erittäin ydinominaisuudet

---



• Alhainen ydinhäviö

Matala ytimen menetys korkeilla taajuuksilla parantaa laitteiden tehokkuutta ja vähentää reaktorien ja muuntajien energiankulutusta.



• Matala magnetoStriktion

Magnetostriktio aiheuttaa melkein nolla kohinaa ja tärinää ja vähentää merkittävästi magneettikomponenttien, kuten reaktorien ja muuntajien, kohinaa.



• Hläpäisevyys

Shields -sovelluksille ja CT.



• Vakaa

Korkea - Lämpötilaprosessi parantaa lämmönvakautta. Koska koneistus voi aiheuttaa suorituskyvyn heikkenemistä, stressiä - ei vaadita.



• Ei - suuntautunut

Ominaisuuksissa ei käytännössä ole eroa valssaussuunnan (l - suunta) ja poikittaisen (c - suunnan välillä. Siksi superydintä voidaan käyttää paikallaan oleviin tai valssauskoneisiin.



Super Core -vaatimukset - ydinhäviökäyrät

---

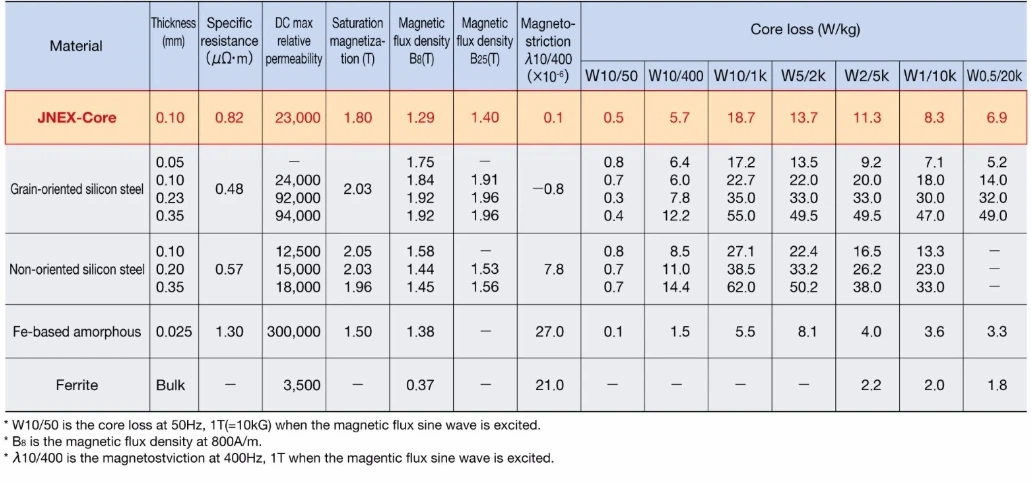

Magneettisten ominaisuuksien vertailu: rullaussuunta, leikkausristi - -osa

Super ydinsovellus

---



• Muuntajat

Alhaisen ytimen menetyksen ominaispiirteellä korkealla - taajuudella superydintä voidaan käyttää erityyppisiin muuntajiin monilla taajuuksilla (x Hz - Y KHZ).



Superydin auttaa vähentämään muuntajien lämmöntuotantoa ja tarjoaa korkeamman magneettisen induktion voimakkuuden kuin tavanomaiset piisiteräkset, jotka voivat vähentää muuntajien kokoa. Muut muuntajan tarvittavat komponentit, kuten kuparilanka, voidaan pienentää vastaavasti, mikä johtaa kokonaiskustannusten vähentämiseen.



Hyödyntämällä jnex - ytimen magnetostriktioominaisuudet muuntajien kohinaa voidaan vähentää dramaattisesti.



• Reaktorit



Korkean kylläisyyden magneettisen vuon tiheyden, pienen keskeisen menetyksen korkean - taajuuden ja korkean läpäisevyyden ominaisuuksilla ja korkea läpäisevyys, superydin on ihanteellinen soveltamiseen reaktoreihin, joilla on korkeat - taajuusvirran päällekkäisyydet laajalla taajuusalueella.



Super Core täyttää kaikki korkeataajuiset aaltosäännöt ja tehokerroinparannukset. Kysyntä on lisätty sen käytön lisääntymiseen invertterin lähtöreaktoreissa, aktiivisissa suodattimissa, PWM -muunninreaktoreissa. Se palvelee monia markkinoita, mukaan lukien kulutuselektroniikka, uusiutuvan sähköntuotanto ja automarkkinat.



Super Core vastaa asiakkaiden monipuolisia tarpeita. Se voidaan muodostaa haavaykkeiksi erilaisissa muodoissa, kuten c - ytimet ja toroidiset ytimet, samoin kuin laminointiruomiin, liimattuihin lohkoydiniin leikkaamalla tai puristamalla.
